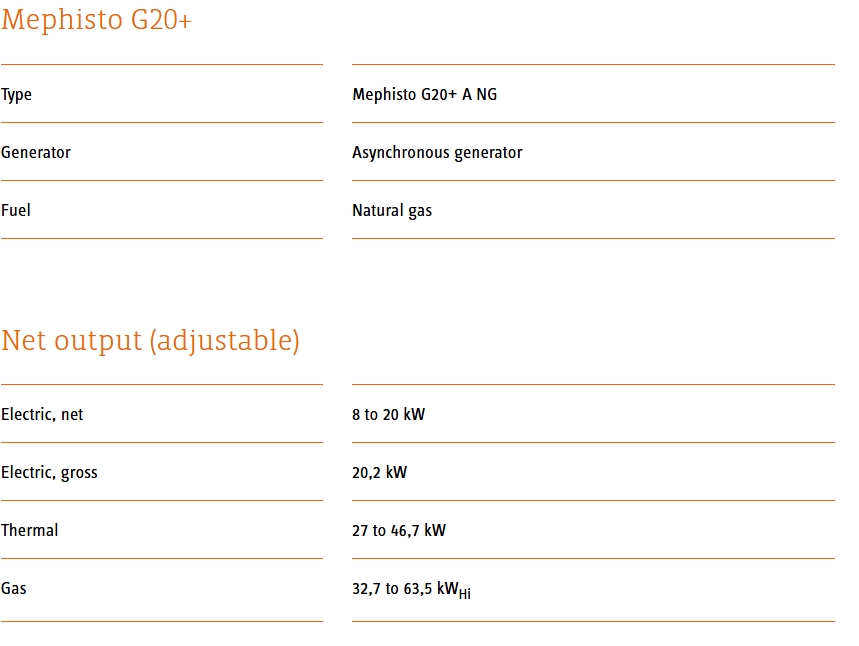

G20+

Elektriksel Bağlantı

• Ön sigorta NH00 50 A gL (gG) veya SLS E-50 A

• Besleme hattı H07RN-F 5 x 6 mm², B’den G’ye kadar olan kurulum tipleri için 40 m uzunluğa kadar

Plakalı Isı Eşanjörü

• Isıtma sistemini kojenerasyon (CHP) motoru su devresinden ayırmak için lehimli paslanmaz çelik kompakt ısı eşanjörü

Kirletici Emisyonlar

• Mephisto G20+, Alman yönetmeliğindeki emisyon sınırının %50 altında kalmaktadır.

Yanma Hava Girişi

• Ortam havasına bağımlı çalışma modu

Baca Gazı Bağlantısı

• Baca gazı kanalı D80, baca gazı sıcaklığı 120 °C’ye kadar olan yoğuşmalı ısı jeneratörleri için izin verilen, B1 yangın dayanım sınıfında PP’den (polipropilen) yapılmış plastik boru

• Termostat ile maks. 90 °C ile sınırlandırılmış baca gazı sıcaklığı

• Emniyet termik kesicisi 100 °C’ye ayarlanmıştır

• Önerilen baca gazı karşı basıncı: 500 Pa; maksimum baca gazı karşı basıncı 800 Pa

• Baca gazı debisi: Normal şartlarda 69 m³/saat, 80 °C baca gazı sıcaklığında 89 m³/saat’e eşittir

• Maksimum yoğuşma miktarı: 8,9 l/saat

Baca Gazı Isı Eşanjörü

• Termodinamik olarak optimize edilmiş dökme alüminyum-silikon ısı eşanjörü

• Entegre katalitik konvertör

Isıl Değerin Kullanımı

• Baca gazı sıcaklığı, ilgili dönüş sıcaklığının en fazla 15 K üzerindedir

• 55 °C ve üzeri dönüş sıcaklığında kullanılan ısıl değer

Motor

• Ford endüstriyel gaz motoru

• Model: MSG 425

• 4 silindirli Otto motor, su soğutmalı

• Silindir hacmi: 2.489 cm³

Kaplin (Kavrama)

• Radyal, eksenel ve açısal hizasızlıkları telafi etmek için bakım gerektirmeyen, geçmeli, esnek metal/plastik kaplin

Jeneratör

• Halka açık şebeke ile paralel çalışma için dört kutuplu asenkron makine

• Üretici: Weier GmbH

• Model: DASGM 160/L 4 su soğutmalı

• 3 × 400 V, 50 Hz

• Kalkış akımı: Yaklaşık 60 A

• Nominal akım: 37,5 A

• Güç faktörü (cos φ): 0,77 (endüktif)

• Nominal güç: 20 kW

• Nominal hız: 1.538 d/dak

Kompanzasyon

• Alman VDE-AR-N 4105:2018-11 yönetmeliği gereğince, reaktif güç kompanzasyonu olmadan kendi üretim sistemlerinin çalışmasına yalnızca istisnai durumlarda izin verilmektedir. Standart sabit kompanzasyon ile 0,95 güç faktörü (cos φ) elde edilmiştir.

Kontrolör

• Güçlü MPC555 mikrodenetleyiciye, 32-bit Power PC ve FPU’ya (Kayan Noktalı Birim) sahip endüstriyel bilgisayar

• Tam otomatik işletim kontrolü

• LAN veya isteğe bağlı mobil veri bağlantısı üzerinden uzaktan izleme/işletme

• Üst seviye DDC kontrol ünitelerine arayüzler: dijital ve analog girişler/çıkışlar; isteğe bağlı CAN bus, RK512, Modbus, LON bus, Profibus DP, BACnet/IP, IEC 104, Profinet

Gövde

• Sağlam, kolayca çıkarılabilir, çerçevesiz tam termoakustik muhafaza

• Makine ünitesi dört Asonator çelik yay üzerindedir

• İsteğe bağlı, gürültü yalıtımı için iki titreşim damperi olan kaide

Gürültü Emisyonları

• DIN 45635-11’e göre 1 m mesafede ortalama ses basınç seviyesi ≤ 53,1 dB(A)

• DIN 45635-11’e göre baca çıkışından 1 m mesafede (45°) ortalama ses basınç seviyesi (standart donanım) ≤ 41,1 dB(A)

Talep üzerine üçüncü oktav bandı spektrum yalıtımı sağlanabilir.

Boyutlar

• U x G x Y mm: Elektrik muhafazası hariç 1.450 x 1.020 x 1.010

• Elektrik muhafazası dahil yükseklik: 1.660 mm

Gerekli Alan

• U x G x Y mm: 3.240 x 2.020 x 1.850, ses yalıtım tabanı hariç. Ses yalıtım tabanı yüksekliği: 250 mm.

Kurulum ve taban planları talep üzerine sağlanacaktır.

Çalışma Ağırlığı

• 810 kg
